熔体流动速率，本文简称熔指。熔指高低反应的是聚合物在高温加工时熔融状态下熔体的流动性能，熔指越高，流动性越好。按照国际标准，熔融指数的测定为在恒定负荷、恒定温度下，在 10 分钟内通过毛细管的熔体重量。在生产过程中，相同的工艺条件下，原料熔指越高，单位时间内通过模具的物料量越多，制品的厚度越厚。

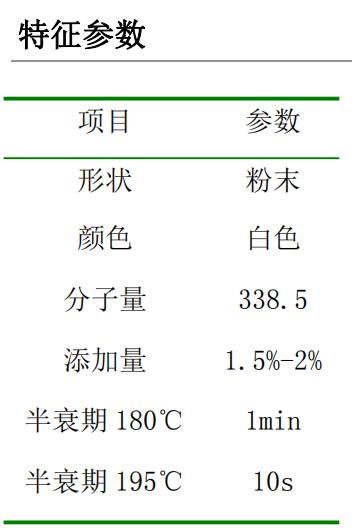

P1-1 是一款可大幅度提高 PP 流动性的改性剂，本身属于过氧化物的一种，P1-1 在高温条件下产生自由基，攻击聚丙烯主链，建立新的活性位点断裂 PP 的分子链，降低PP 的平均分子量，从而使得 PP 的流动性显著提高，改善拉丝及熔喷加工时纺丝的工艺难度，应用到熔喷领域时，只需添加 1.5%-2%左右的 P1-1 即可将熔指 30-40 的 PP 原料熔指提高到 1500 左右。
资料下载
使用方法：P1-1 在使用时，必须先与原料混合均匀,最佳混合效果为 P1-1 粉末均匀的粘附在原料粒子上。例如需要加工 1000kg 原料，添加量选择为 1.5%。即称取 15kg的 P1-1,用卧式搅拌机或者其他类型的混合设备现将1000kg 原料与 P1-1 充分搅拌均匀后，再将与 P1-1 混合均匀后的原料输送到到加工设备中加工生产。
